Sebelum lanjut ke urutannya, kamu pahami dulu fungsi dari kabel UTP. Kabel UTP (Unshielded Twisted Pair) adalah media yang digunakan sebagai transmisi data dalam suatu jaringan LAN. Selain itu kabel UTP juga dipakai untuk koneksi jaringan antar komputer. Kabel UTP memiliki berbagai kategori yang ditentukan dari kemampuan transmisi data, yaitu:
A. Susunan Kabel UTP (Straight & Cross)
1. Kabel Straight
Kamu tentunya sudah sering atau pernah sekali melihat bagaimana kabel straight digunakan untuk menghubungkan berbagai jenis perangkat. Jenis kabel ini sebagian besar dimanfaatkan untuk
1) Menyambungkan komputer ke port normal sakelar/hub.
2) Menyambungkan komputer ke port LAN modem kabel / DSL.
3) Menghubungkan port WAN router ke port LAN modem kabel / DSL.
4) Menghubungkan port LAN router ke port uplink switch/hub (biasanya digunakan untuk memperluas jaringan)
5) Menyambungkan 2 sakelar/hub dengan salah satu sakelar/hub menggunakan port uplink dan yang satunya menggunakan port normal.
Alasan kenapa dikatakan kabel Straight atau kabel lurus karena kedua sisi (sisi A dan sisi B) kabel memiliki susunan kawat dengan warna yang sama/lurus. Perhatikan gambar susunan kabel UTP tipe Straight dibawah
2. Kabel Crossover / Cross
Selain kabel straight, kabel crossover juga digunakan untuk menghubungkan suatu perangkat yang umumnya merupakan perangkat yang sama. Kabel crossover biasanya digunakan untuk:
1) Menghubungkan 2 komputer secara langsung
2) Menghubungan port LAN router ke port normal switch/hub. (umumnya digunakan untuk memperluas jaringan)
3) Menghubungkan 2 switch/hub dengan menggunakan port normal di kedua switch/hub.
Untuk pemasangan kabel UTP tipe crossover maka perlu berhati-hati mengingat kedua sisi (sisi A dan sisi B) kabel memiliki susunan kawat dengan urutan warna yang berbeda. Perhatikan gambar susunan kabel UTP tipe Crossover dibawah
Tips cara termudah mengingat urutan kabel cross/silang adalah dengan menukar urutan kabel straight nomor 1 dan 3 menjadi 2 dan 6.
Kabel cross ujung satunya urutan warnanya sama dengan kabel straight, yang berbeda hanya pada ujung satunya.
Jika kamu ingin membuat kabel crossover sendiri! Pastikan untuk menyediakan tang Crimping.
B. Cara Membuat Kabel Straight & Kabel Crossover
Untuk membuat kabel straight dan cross sebenarnya sangatlah mudah, cukup menyediakan kabel UTP, konektor RJ45, tabel susunan warna kabel straight dan cross serta crimping tool.
Bagaimana cara membuatnya ?
1. Kupas isolator atau karet pembungkus kabel UTP 2. Susun warna kabel berdasarkan tabel susunan warna sesuai jenis kabel yang akan dibuat 3. Masukan masing-masing kabel kedalam pin/lubang konektor 4. Gunakan tang crimping untuk mengunci konektor agar terpasang sempurna dengan kabel UTP
C. Tes Nyala Lampu Pada LAN Tester
Kabel LAN Type Stright, Jika ditest dengan LAN tester maka susunan lampu hidup sbb:
Nyala lampu pada LAN tester akan sama dan menyala berbarengan. Jika ada salah satu lampu yang mati berarti kabel LAN ada yang salah pada proses pembuatan kabel Jaringan.
Kabel LAN Type Cross Over, Jika ditest dengan LAN tester maka susunan lampu hidup sbb:
E. Kabel Stright Vs Kabel Crossover, Mana Yang Bagus ?

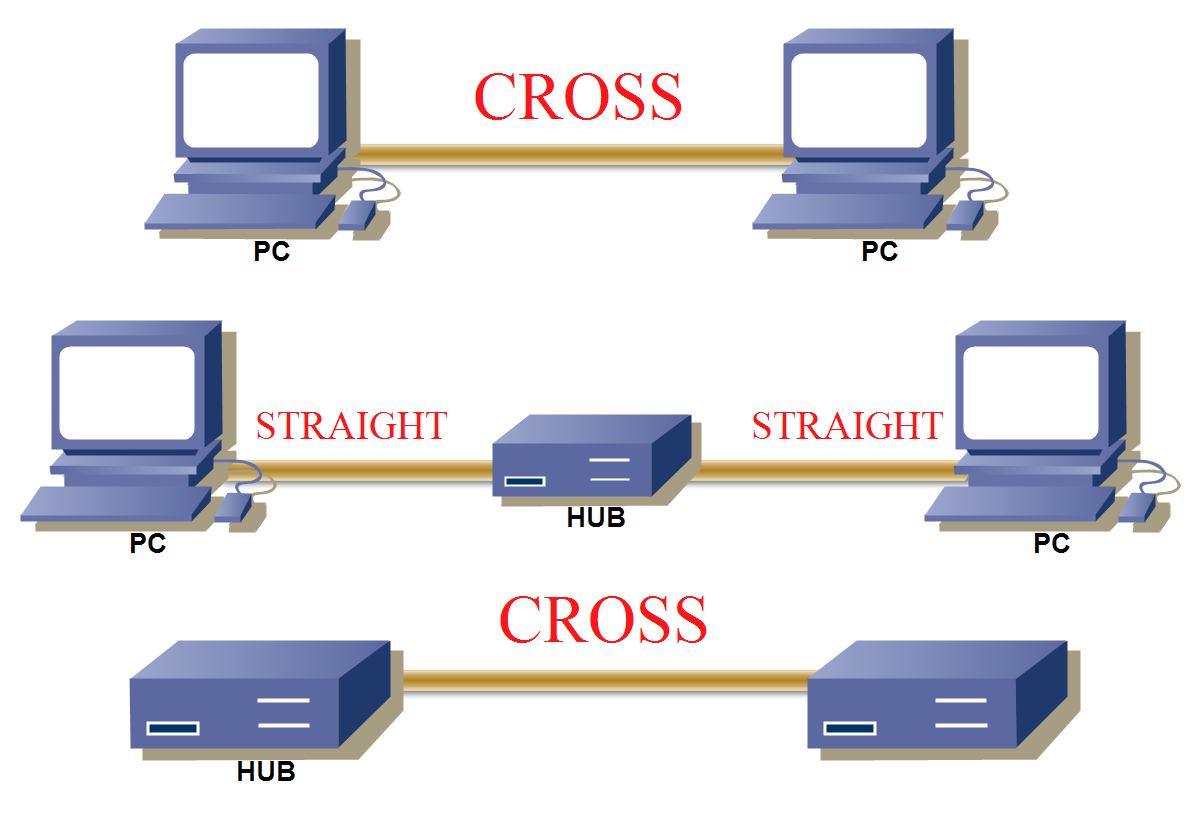

Sebenarnya pada kedua tipe kabel ini tidak ada yang lebih ungul salah satunya, umumnya kabel straight digunakan untuk menghubungkan dua perangkat yang berbeda sedangkan kabel cross digunakan untuk menghubungkan dua perangkat yang sama.
Contoh Penggunaan kabel Straight:
Switch ke router
Switch ke PC atau server
Hub ke PC atau server
Contoh Penggunaan Kabel Cross:
Switch ke switch
Switch ke hub
Hub ke hub
Router ke router
Port Ethernet router ke PC NIC
PC ke PC
F. Konektor RJ45 Tipe T568A Dan T568B
Konektor RJ45 adalah jenis konektor dengan 8 pin standar, yang digunakan pada ujung kabel UTP Cat 5, Cat 5e atau kabel Cat 6, dimana pinout pada konektor RJ45 berisikan susunan warna kabel UTP.
Berdasarkan standar ANSI, TIA and EIA untuk penggunaan kabel ethernet, terdapat dua tipe yang sering digunakan yaitu T568A dan T568B. T568B lebih unggul dibanding T568A dan menjadi standar pada skema kabel default untuk kabel terstruktur twisted pair.
Jika kamu tidak yakin harus memilih yang mana, maka sebaiknya pilih yang T568B.
Setelah menyimak materi tersebut, silahkan di catat langkah-langkah praktik tersebut kemudian siswa mempraktikannya dipandu guru di sekolah.
Siapkan perlengkapannya:
A.Peralatan praktik tersebut
B. Buku catatatan/lembar praktik dan pulpen
Hasil praktik dilakukan penilaian setelah selesai.
