PENGERTIAN, KONSEP, JENIS-JENIS, PRINSIP DAN CARA KERJA ROUTING (ADMINISTRASI INFRASTRUKTUR JARINGAN KELAS XII TKJ)

AIJ atau kependekan dari Administrasi Infrastruktur Jaringan.

Materi yang akan dipelajari dari mata pelajaran AIJ melputi :

• VLAN (Virtual Local Area Network)
• Routing (Routing Statis dan Dinamis)
• Firewall Jaringan
• Internet Gateway
• NAT (Network Address Translation)
• Proxy Server
• Manajemen Bandwidth
• Load Balancing

Sehingga diharapkan peserta didik dapat memahami, mengkonfigurasi dan mengatur jaringan dengan skala kecil maupun besar dengan mempertimbangkan efisiensi, performa dan keamanan dalam sistem jaringan yang dikelola.

=============================================================================

PEMBELAJARAN 1: Routing (Routing Statis dan Dinamis)

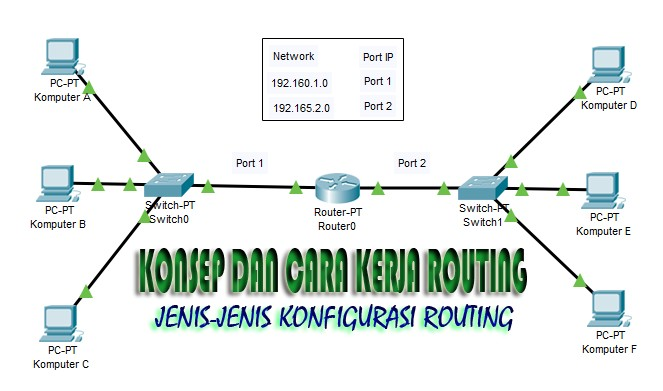

Gambar konsep kerja Routing

PENGERTIAN  ROUTING

Routing adalah suatu protokol yang digunakan untuk mendapatkan rute dari satu jaringan ke jaringan yang lain. Rute ini, disebut dengan route dan informasi route secara dinamis dapat diberikan ke router yang lain ataupun dapat diberikan secam statis ke router lain. Seorang administrator memilih suatu protokol routing dinamis berdasarkan keadaan topologi jaringannya. Misalnya berapa ukuran dari jaringan, bandwidth yang tersedia, proses power dalam router, merek maupun model dari router, dan protokol yang digunakan dalam jaringan. Routing adalah proses di mana suatu router mem-forward paket ke jaringan yang dituju. Suatu router membuat keputusan berdasarkan IP address yang dituju oleh paket. Semua router menggunakan IP address tujuan untuk mengirim paket. Kemudian, agar keputusan routing tersebut benar, router harus belajar bagaimana untuk mencapai tujuan.

Ketika router menggunakan routing dinamis, informasi ini dipelajari dari router yang lain. Ketika menggunakan routing statis, seorang network administrator mengonfigurasi informasi tentang jaringan yang ingin dituju secara manual. Apabila routing yang digunakan adalah statis, maka konfigurasinya harus dilakukan secara manual, administrator jaringan harus Memasukkan atau menghapus rute statis jika terjadi perubahan topologi.

Pada jaringan skala besar, jika tetap menggunakan routing statis, maka akan sangat membuang waktu administrator jaringan untuk melakukan update table routing. Oleh karena itu, routing statis hanya mungkin dilakukan untuk jaringan skala kecil. Sementara itu, routing dinamis biasanya diterapkan di jarngan skala besar dan membutuhkan kemampuan lebih dari adminadministrator.

Jadi kesimpulannya Routing adalah proses pengiriman data maupun informasi dengan meneruskan paket data yang dikirim dari jaringan satu ke jaringan lainnya. Dengan kata lain, fungsi routing yaitu menghubungkan suatu jaringan yang berbeda segmen agar bisa mengirim paket data (saling berkomunikasi).

Berdasarkan pengiriman paket data, routing dibedakan menjadi dua yaitu routing langsung dan routing tidak langsung.

1. Routing langsung merupakan sebuah pengalamatan secara langsung menuju alamat tujuan tanpa melalui host lain. Contoh: sebuah komputer dengan alamat 192.160.1.3 mengirimkan data ke komputer dengan alamat 192.160. 1.4.
2. Routing tidak langsung merupakan sebuah pengalamatan yang harus melalui alamat host lain sebelum menuju alamat host tujuan. Contoh: komputer dengan alamat 192.160.1.3 mengirim data ke komputer dengan alamat 192.160.1.4, akan tetapi sebelum menuju ke komputer dengan alamat 192.160.1.4, data dikirim terlebih dahulu melalui host dengan alamat 192.160.1.5, kemudian dilanjutkan ke alamat host tujuan.

Prinsip dan Cara Kerja Routing

Router adalah sebuah alat yang mengirimkan paket data melalui sebuah jaringan atau internet menuju tujuannya, melalui sebuah proses yang dikenal sebagai routing. Proses routing terjadi pada lapisan 3 (lapisan jaringan seperti Internet Protocol/IP) dari stack protokol tujuh lapis OSI.

Fungsi utama router adalah merutekan paket (informasi). Sebuah router memiliki kemampuan routing, artinya router secara cerdas dapat mengetahui ke mana rute perjalanan informasi (paket) akan dilewatkan. Artinya, apakah ditujukan untuk host lain pada satu network yang sama ataukah berada di network berbeda.

Apabila paket-paket ditujukan untuk host pada network lain, maka router akan meneruskannya ke network tersebut. Sebaliknya, jika paket-paket ditujukan untuk host yang satu network, maka router akan menghalangi paket-paket keluar.

Ilustrasi cara kerja router ini dapat dilihat pada gambar di berikut ini :

Pada gambar di atas terdapat 2 buah network yang terhubung dengan sebuah router. Network sebelah kiri yang terhubung ke port 1 router mempunyai alamat network 192.160.1.0 dan network sebelah kanan terhubung ke port 2 dari router dengan network address 192.165.2.0.

1) Komputer A mengirim data ke komputer C, maka router tidak akan meneruskan data tersebut ke network lain.

2) Begitu pula ketika komputer F mengirim data ke E, router tidak akan meneruskan paket data ke network lain.

3) Barulah ketika komputer F mengirimkan data ke komputer B, maka router akan meneruskan paket data tersebut ke komputer B.

Cara kerja router mirip dengan bridge jaringan, yakni mereka dapat meneruskan paket data jaringan dan dapat juga membagi jaringan menjadi beberapa segmen atau menyatukan segmen-segmen jaringan. Akan tetapi, router berjalan pada lapisan ketiga pada model OSI (lapisan jaringan) dan menggunakan skema pengalamatan yang digunakan pada lapisan itu, seperti halnya alamat IP. Sementara itu, bridge jaringan berjalan pada lapisan kedua pada model OSI (lapisan data link) dan menggunakan skema pengalamatan yang digunakan pada lapisan itu, yakni MAC address.

Router digunakan untuk menghubungkan segmen-segmen jaringan yang menjalankan protokol jaringan yang berbeda (seperti halnya untuk menghubungkan segmen jaringan IP dengan segmen jaringan IPX). Secara umum, router lebih cerdas dibandingkan dengan bridge jaringan. Selain itu, dapat meningkatkan bandwidth jaringan, mengingat router tidak meneruskan paket broadcast ke jaringan yang dituju.

Perbedaan antara Routing dan Router

Routing adalah proses pengiriman data maupun informasi dengan meneruskan paket data yang dikirim dari jaringan satu ke jaringan lainnya. Sedangkan Router adalah perngakat keras dalam jaringan komputer yang berfungsi untuk menghubungkan dua atau lebih jaringan yang mempunyai protocol sama. Dengan kata lain routing itu konfigurasinya (berupa perangkat lunaknya) sedangkan router adalah alatnya (perangkat kerasnya).

Jenis-jenis Konfigurasi Routing

Routing memiliki 3 jenis konfigurasi yaitu :

1. Minimal Routing yaitu proses routing sederhana pada area lokal saja.
2. Static Routing adalah routing yang dilakukan secara manual oleh admin jaringan. Routing static merupakan routing yang paling sederhana yang dapat dilakukan pada jaringan komputer. Menggunakan routing statik yaitu berarti mengisi setiap entri pada forwarding table di setiap router yang berada didalam jaringan.
3. Dynamic Routing adalah routing yang dilakukan secara otomatis oleh sebuah router. Router membuat table routing secara otomatis, dengan mendengarkan lalu lintas jaringan dan juga saling berhubungan dengan router lainnya. Dynamic routing merubah isi table routing secara otomatis tergantung dari keadaan jaringan. Dengan kata lain, router akan mengetahui keadaan terakhir dalam jaringan dan mampu meneruskan data ke arah yang benar. Kesimpulannya, Routing dinamik adalah pengisian data routing secara otomatis pada table routing. Dynamic Router mempelajari sendiri Rute yang terbaik yang akan ditempuhnya untuk meneruskan paket dari sebuah jaringan ke jaringan lainnya. Dalam dinamik router, Admin hanya menentukan bagaimana router mempelajari paket, otomatis router akan mempelajarinya sendiri. Rute pada dinamik routing akan berubah sesuai dengan yang dipelajari oleh router. Dynamic routing digunakan apabila jaringan memiliki lebih dari satu rute untuk tujuan yang sama. Dynamic routing dibangun berdasarkan informasi yang dikumpulkan oleh protocol routing. Protocol ini digunakan untuk mengikuti perubahan kondisi pada suatu jaringan. Protocol routing didesain tidak hanya untuk rute backup jika rute utama tidak berhasil,  tapi juga untuk menentukan rute mana yang terbaik untuk ke tujuan.

Macam-macam Routing Dynamic :

• RIP (Routing Information Protocol)
• IGRP (Internal Gateway Routing Protocol)
• OSPF (Open Shortest Path First)
• EIGRP (Enhanced Internal Gateway Routing Protocol)
• BGP (Border Gateway Protocol)

Perbedaan Spesifik antara Routing Static dan Dynamic:

Routing Static	Routing Dynamic
Berfungsi pada protocol IP	Berfungsi pada inter-routing protocol
Router tidak dapat membagi informasi routing	Router membagi informasi routing secara otomatis
Routing table dibuat dan dihapus secara manual	Routing table dibuat dan dihapus secara otomatis
Tidak menggunakan routig protocol	Terdapat routing protocol, seperti RIP atau OSPF
Microsoft mendukung multihomed system seperti router	Microsoft mendukung RIP untuk IP dan IPX/SPX
