KONFIGURASI IP ADDRESS DENGAN CLI



ALUR KONFIGURASI IP ADDRESS PADA ROUTER  DENGAN MODE COMMAND LINE INTERFACE (CLI)

 1. Buatlah Desain Jaringan dengan bahan:  1 Router, 2 Komputer, 2 Kable UTP type cross, 1 Kabel Console

2. Pada saat penerapan Kabel UTP, pilih Fast Ethernet pada Router sesuai jalurnya dan harus diingat pembagian jalurnya

3. Penerapan kabel console dari port console pada router ke port RS 23 pada PC/Laptop

4.Klik PC/Laptop yang terhubung dengan kabel console lalu klik Desktop lalu klik menu Terminal



5.      5. Pada menu terminal, kemudian klik OK

6.      Pada Tampilan syntax CLI yang sudah terbuka, diakhir syntax ;Would you like ............dialog? [ yes / no ], ketik no kemudian Enter pada keyboard

7.      Selanjutnya jika sudah muncul kata: Press RETURN to get started !, lalu tekan Enter pada keyboard sehingga muncul syntax: Router>

8.      Tujuan kali ini adalah membuat IP Address pada router yang terhubung 2 kabel UTP, dengan menggunakan menu CLI

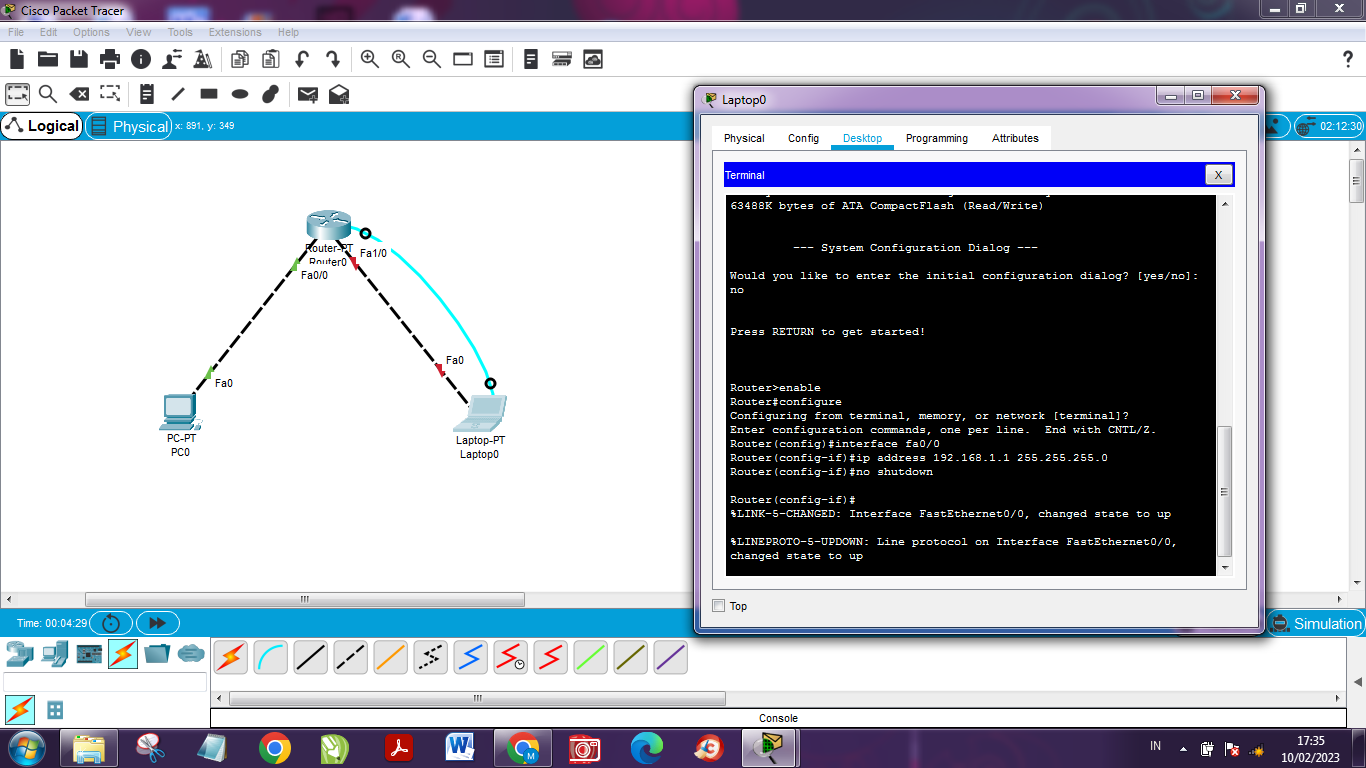

9.      Lakukan pengetikan perintah (syntax)  seperti pada gambar, tiap kali selesai mengetikan perintah (syntax)  tekan enter pada keyboard

Berikut ini syntax perintah nya;

Router>enable

Router#configure terminal

Router(config)#interface fastEthernet 0/0

Router(config-if)#ip address 192.168.1.1 255.255.255.0

Router(config-if)#no shutdown

10. Jika Berhasil membuat pengetikan perintah (syntax) pada CLI maka Segitiga Warna Merah (Fa) pada Kabel UTP akan menjadi warna hijau, itu artinya pembuatan  IP Address pada router dengan menggunakan menu CLI berhasil.

 11. Lakukan pada semua jaringan yang terhubung ke router, sehingga tanda warna merah pada kabel UTP akan menjadi warna hijau semua, itu artinya pembuatan IP Address pada router dengan menggunakan CLI berhasil.

SELESAI

=================================

Coba lakukan Praktik disekolah dengan menggunakan Cisco Paket Tracer
